Heizen

Refleks Ölofen aus Dänemark


Leistungsfähig
Von 1-7 kW reicht das Leistungs-
spektrum der Öfen. Im Gegensatz zu einer Standheizung muß auch nicht immerwährend kalte, feuchte Außenluft erwärmt und ins Schiffsinnere geblasen werden. Refleks-Öfen verbrauchen nur 0,1 - 1,5 l Diesel/h. Und natürlich laufen sie auch mit Heizöl.

Die Modelle
Grundsätzlich sind die Refleks-Öfen mit Raumluft- oder externer Luftversorgung, mit und ohne Heizschlange für Warm-
wasser oder in isolierter Ausführung für Schrank- oder Schotteinbau erhältlich. Wie bereits erwähnt, können sie zwischen dem Standard-V4A Außenmantel und Kupfer- oder Messingausführung wählen. Weiter gibt es die Standardöfen wahlweise mit direktem Abgasausgang nach oben oder mit plangeschliffener Kochplatte, sinnvoll besonders an kalten Tagen, der Grogkessel bleibt immer heiß. Refleks-Öfen gibt es in nahezu allen notwendigen Größen und für jeden Einsatz- und Montagezweck bis hin zur Warmwasserheizung im Maschinen-
raum. Für problematische Bereiche (Steuerhäuser, Maschinenräume) sind Öfen mit getrennter Frischluftversorgung erhältlich.

Wie heizen Sie ?
Die meisten Schiffe in unseren Häfen fahren eine störanfällige, mehr oder minder lautstarke und stromfressende aus dem Automobilbau stammende Standheizung. Wo es doch kostengünstige, lautlose und wartungsarme Alternativen gibt.

Eine Fischkutterheizung?
Nicht nur die dänischen Fischer fahren seit Jahren einen Ölofen für ihre Heizung. Gefertigt aus elektropoliertem, in Brennraumzonen säurebeständigem Edelstahl sorgen diese anspruchslosen Öfen für behagliche Wärme. Sparsam verwandter Brennstoff ist der eh vorhandene Diesel, der über einen Regler dem Brennraum zufließt.

Das Funktionsprinzip
Der Brennstofftank muß oberhalb der Brennerschale liegen, ansonsten ist eine Brennstoffpumpe notwendig. Über den fein justierbaren Regler wird eine definierte Menge Kraftstoff in die Brennerschale gelassen. Die Abgase ziehen über den Kamin nach außen ab, somit entstehen keine gesundheitsschädlichen Abgase.

Betriebssicher

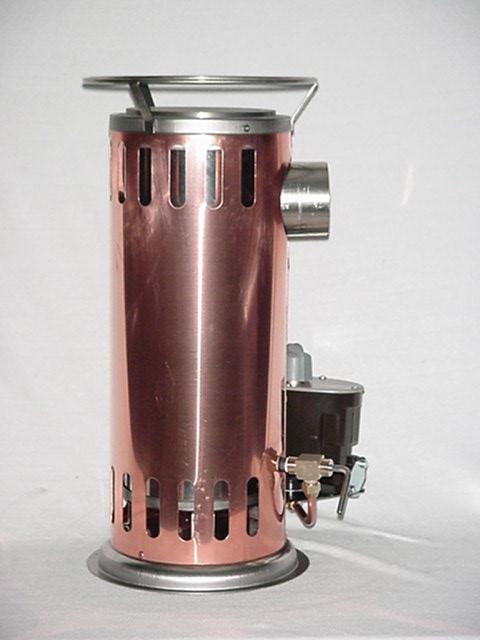

Die Öfen sind bis ca. 30° Lage bei Rollbewegungen „seefest“. Dauerhafte Lage, wie bei einem Segelschiff, vertragen sie bis ca. 15°. Die Öfen sind von der  dänischen Seeberufsgenossenschaft zugelassen.Schön anzusehen sind die Refleks außerdem, wenn Ihnen der hochglanzpolierte V4A-Außenmantel nicht gefällt, ordern Sie doch einen Kupfer- oder Messingmantel. Aber seien Sie gewarnt, wer schön sein will, muß leiden, d.h. die Buntmetalle putzen. Gemütlich und ruhig ist es mit einem Refleks. Normalerweise hören Sie nichts von dem Ofen; bei Starkwind wird das sanfte „Bullern“ eher noch als angenehm empfunden.

Die Montage
Auf dem Schiffsboden oder einer Grundplatte verschraubt, trotzen die Öfen jedem Seegang. Die Abgas-
führung sollte möglichst geradlinig sein, max. 180° in Summe sind möglich. Die Ölzuführung erfolgt über Kupferrohre, die mit Schneidringverschraubungen sicher ver-bunden werden. Sinnvoll ist der Einsatz von (automatischen) Absperrventilen.

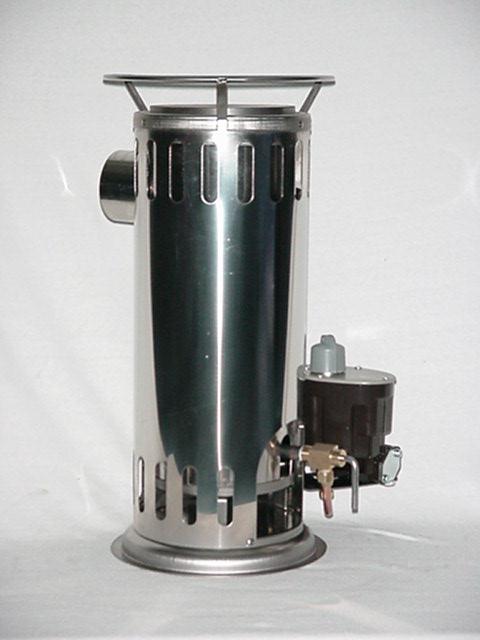

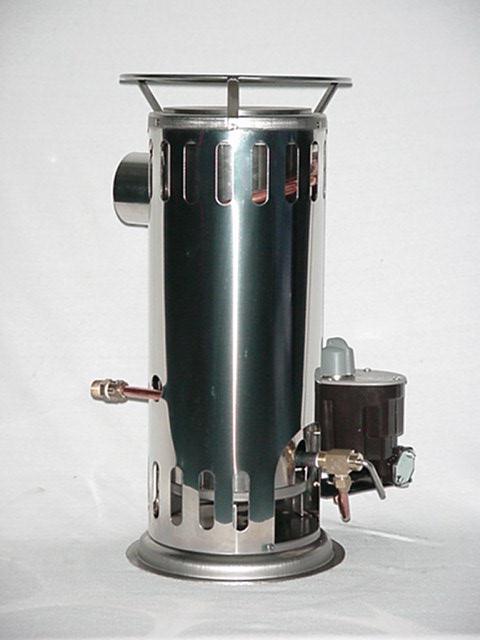

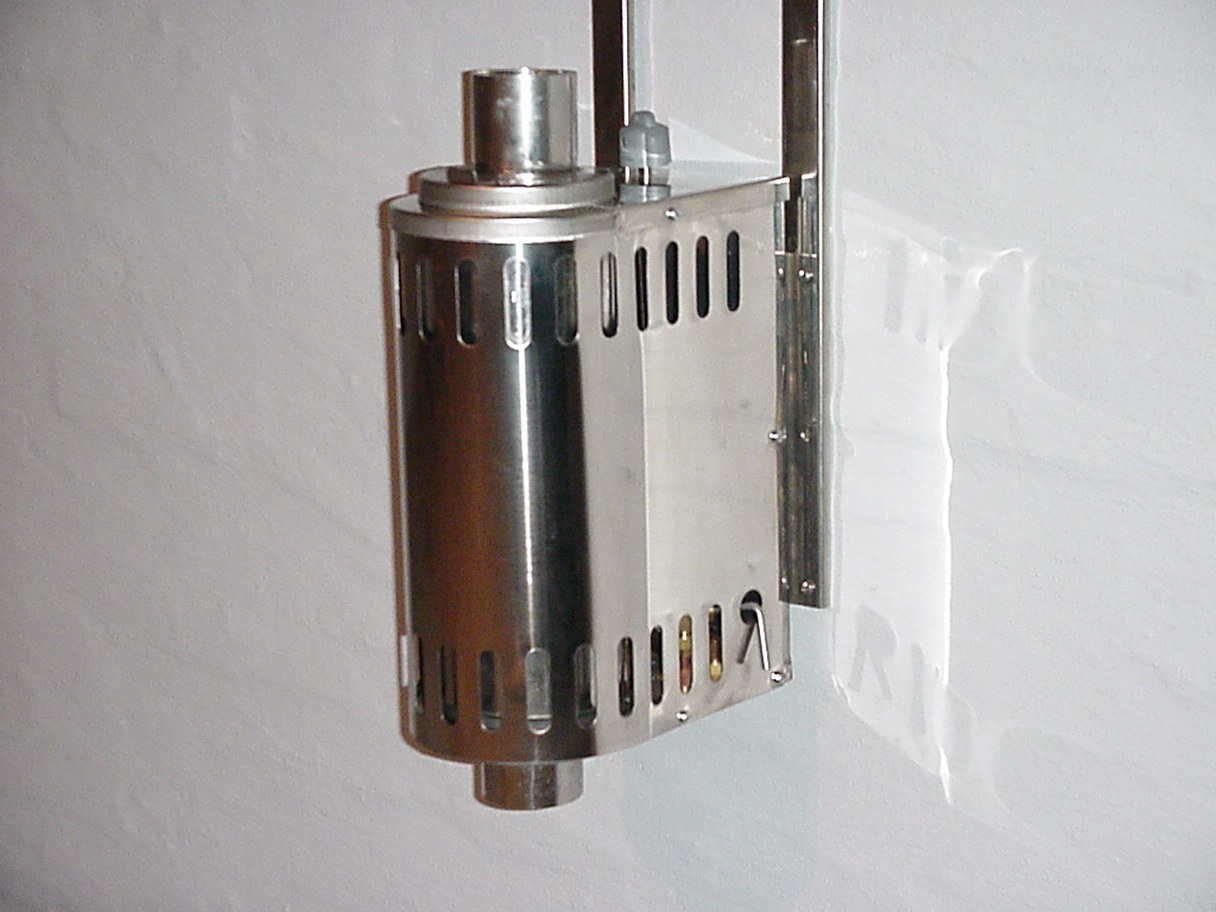

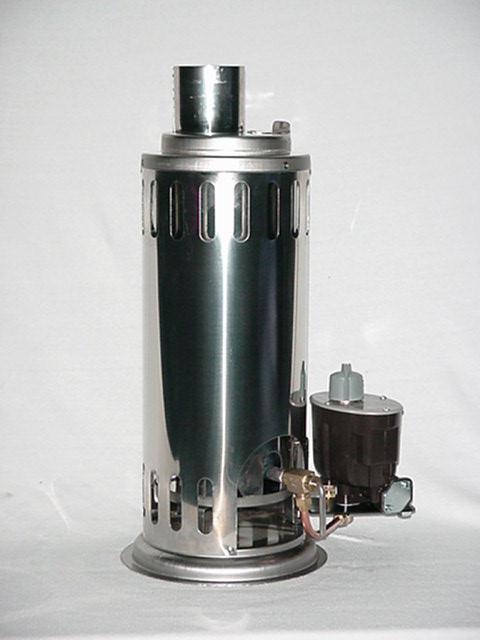

Typ MW bedeutet Wandmontage, M ohne Kochplatte, MK mit Kochplatte und MV gekapselter Ofen (nur Warmwasser). Die Typen M und MK können Sie zusätzlich mit einer Heizschlange aus Kupfer (S) bekommen, der MV hat sie bereits, da als Warmwasserheizer und für den Einbau in enge Räume konzipiert. Typ F ist für den Einbau in Fahrzeugen mit Aussenluftzufuhr. Weiter ist es möglich jeden Ofen bis auf den MV mit einem Sichtfenster zu bekommen. Als Außenhülle ist polierter Edelstahl Standard, es gibt aber auch den Aussenmantel und die Wärmeschutzbleche in Kupfer oder Messing. Sprechen Sie uns an !

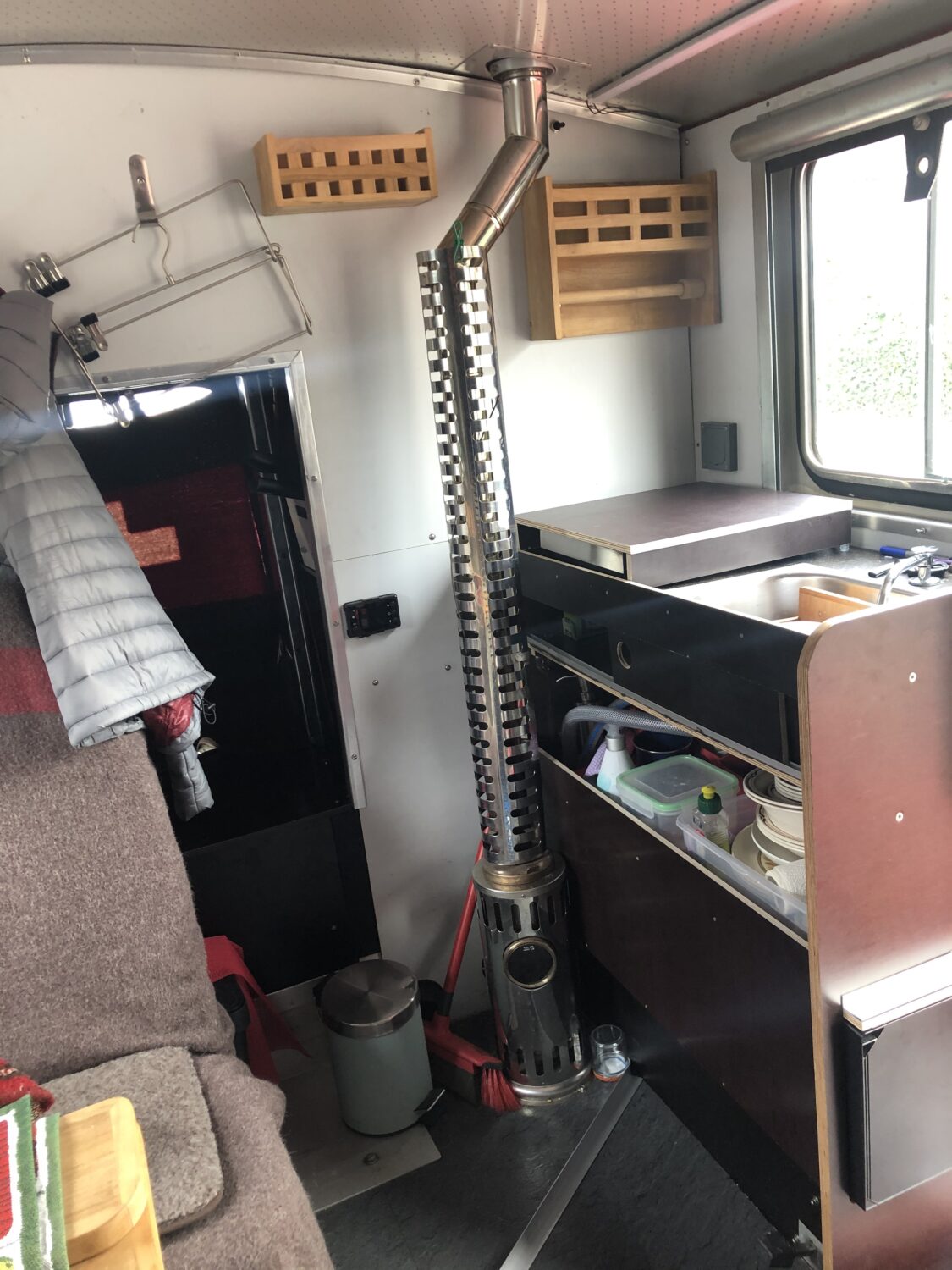

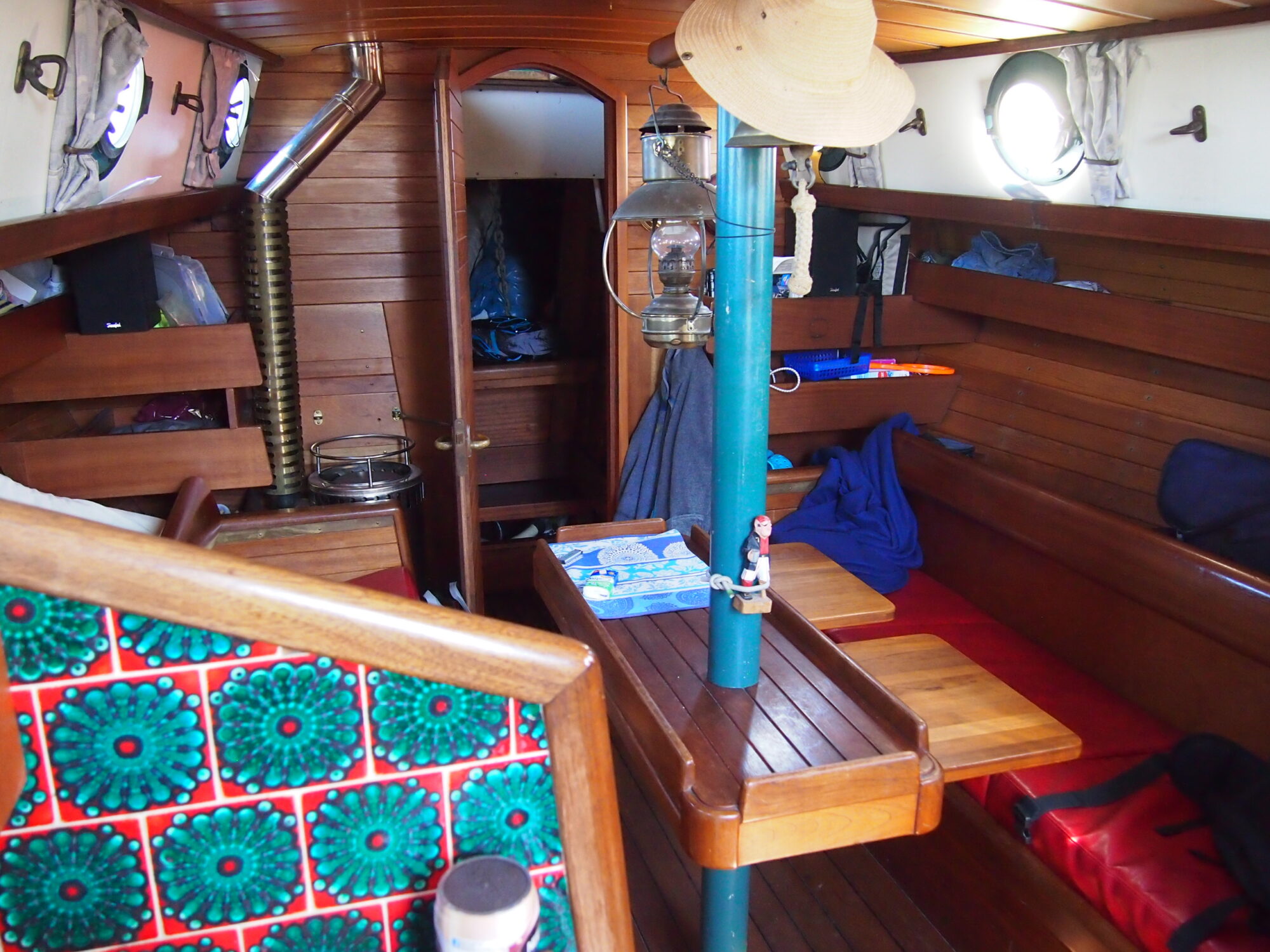

Das meiste wissen Sie ja jetzt schon, aus eigener Erfahrung aus 30 Jahren Refleks in Boot und Wohnmobil ein paar Punkte:

  • Entscheidend für die Bemaßung der Abgasrohre ist das Maß Fußboden zur Decke. Sind Bögen einzubauen weil eine gerade Führung nicht möglich ist sind diese zu berücksichtigen. Die Rohre lassen sich absolut nicht biegen, es muss also präzise gemessen und ggfs. gesägt werden.
  • Am schönsten ist es wenn der Regler unterhalb des Tankbodens zu liegen kommt, dann benötigen Sie keine Förderpumpe (ist die gleiche wie bei Standheizungen und tickert regelmäßig). Wir nutzen deshalb bei Boot und Mobil einen eigenen Tank für den Refleks, so hat man auch den (geringen) Verbrauch besser im Blick.
  • Es ist Vorschrift das in Fahrzeugen, und dazu gehören auch Yachten, die Verbrennungsluft von außen angesaugt wird. Hier ist ein Ofen mit „F“ zu wählen, der hat entsprechende Anschlüsse. Beim Mobil kein Problem, bei der Yacht schon schwieriger bis unmöglich. Geht es absolut nicht brennt der Ofen natürlich trotzdem, man muss sich nur darauf einstellen das bei ungünstigen Bedingungen boeigem Wind der Ofen ausgeblasen wird, und sich eruptiv wieder entzündet – das macht dann ‚Puff‘ und die Kabine ist voll Ruß. Kann man vermeiden indem das Abgsrohr mit einem Schirm versehen wird der so im Wind steht das Zug auf den Kamin kommt.
  • Meiner Erfahrung nach sind die Öfen sehr zuverlässig, Probleme hatten wir nie. Ab und an muss die Brennkammer von Ruß befreit werden, am Besten jährlich mit einem Staubsauger.
  • Viele haben Probleme den Ofen anzuzünden: Diesel hat halt einen hohen Siedepunkt, Strichhölzer hineinwerfen funktioniert nicht. Wir nutzen Fauch Ölofen-Anzünder, gibt es beim Kaufmann, das sind Wachspapiere und damit geht es wunderbar.

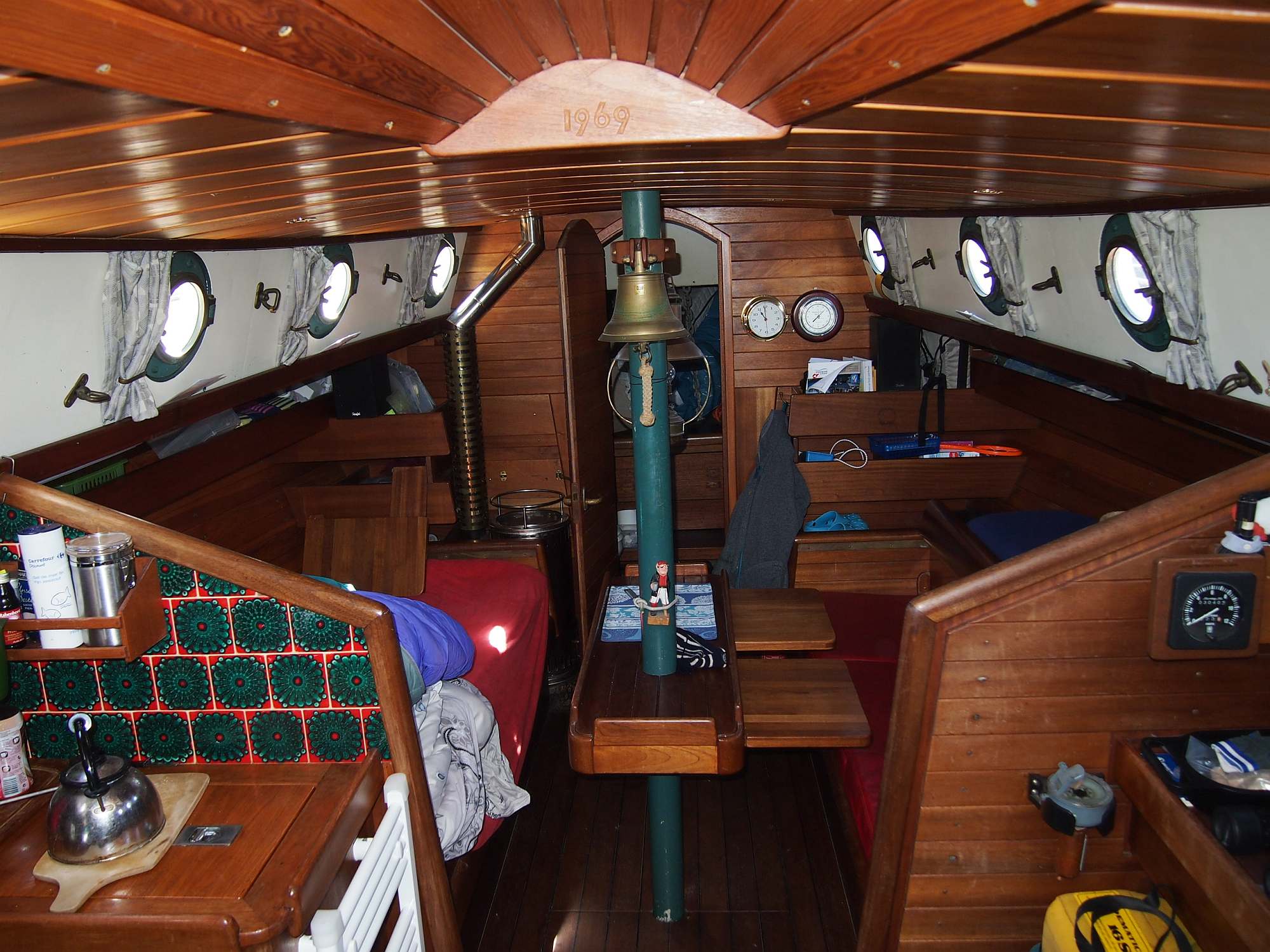

  • Das Abgasrohr kann enorm heiß werden bis zur Glut unter Vollast: Unbedingt sehen Sie einen Berührschutz vor ! Nebenbei ist der auch hübsch anzuschauen.
  • Der Außenmantel der Öfen wird nur wenig mehr als handwarm, keine Gefahr.
  • Die Angaben von Refleks zur erlaubten Lage des Schiffes sind 15° dauerhaft, bis 25° rollend. Da die Brennkammer im Ofen nach außen offen ist benutzen wir den Ofen in Fahrt nie – Vorsicht ist die Mutter der Porzelankiste !

Refleks 66

Der kleinste Refleks, 1.400kcal Leistung, für Rauminhalt 14-23m³

Refleks 62

Kompakter als der 66, 1.400kcal Leistung, für Rauminhalt 14-23m³

Refleks 70

Gedacht als Kochherd und Heizung, für Rauminhalt 14-23m³


Refleks 2000

Für mittelgroße Raüme, 3.620kcal Leistung für Räume 40-70m³

Refleks 71
Refleks 70

Gedacht als Kochherd und Heizung, für Rauminhalt 14-23m³

Refleks 60

Großer Ofen für große Räume, 5.000kcal, für Räume 50-83m³

Refleks 67

Großer Ofen mit Warmwasser-Schlange, 2.000kcal Luft + 4.200kcal Warmwasser, Räume 82-103m³

Refleks 66MV

Vollisolierter Ofen nur für Warmwasser-Heizung, 1.400kcal Leistung, für Rauminhalt 14-23m³

Refleks Refo

Landofen Heizöl, Leistung 6.000kcal

Refleks Modell 66, 1.400kcal Leistung, für Rauminhalt 14-23m³, Maße 420x165mm, 5kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
SCHIFF ÖLOFEN TYP 66M849,00 €
SCHIFF ÖLOFEN TYP 66MF1.065,00 €
SCHIFF ÖLOFEN TYP 66MFK1.171,00 €
SCHIFF ÖLOFEN TYP 66MFS1.145,00 €
SCHIFF ÖLOFEN TYP 66MFSK1.347,00 €
SCHIFF ÖLOFEN TYP 66MK1.017,00 €
SCHIFF ÖLOFEN TYP 66MKS1.214,00 €
SCHIFF ÖLOFEN TYP 66MS1.047,00 €
SCHIFF ÖLOFEN TYP 66MV1.835,00 €
SCHIFF ÖLOFEN TYP 66MW1.241,00 €
Refleks Modell 70, Gedacht als Kochherd und Heizung, für Rauminhalt 14-23m³, Maße BTH 325x495x345mm, 15kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLHERD TYP 70MK Ohne TOPFHALTER1.875,00 €
ÖLHERD TYP 70MK Mit TOPFHALTER2.235,00 €
Refleks Modell 71, Gedacht als Kochherd und Heizung, für Rauminhalt 14-23m³, Maße BTH 250x250x250mm, 8kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLHERD TYP 71MK Ohne TOPFHALTER1.025,00 €
ÖLHERD TYP 71MK Mit TOPFHALTER1.125,00 €
Modell Refleks Modell 62, Kompakter als der 66, 1.400kcal Leistung, für Rauminhalt 14-23m³, Maße 440x260mm, 7kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
SCHIFF ÖLOFEN TYP 62M1.034,00 €
SCHIFF ÖLOFEN TYP 62MF1.169,00 €
SCHIFF ÖLOFEN TYP 62MFK1.290,00 €
SCHIFF ÖLOFEN TYP 62MK1.156,00 €
SCHIFF ÖLOFEN TYP 62MS1.248,00 €
SCHIFF ÖLOFEN TYP 62MSF1.383,00 €
SCHIFF ÖLOFEN TYP 62MSFK1.505,00 €
SCHIFF ÖLOFEN TYP 62MSK1.370,00 €
Refleks Modell 2000, Für mittelgroße Raüme, 3.620kcal Leistung für Räume 40-70m³, Maße DH 590×260, 11kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLOFEN TYP 2000MK mit Fenster1.386,00 €
ÖLOFEN TYP 2000KV mit Fenster1.790,00 €
Refleks Modell 60, Großer Ofen für große Räume, 5.000kcal, für Räume 50-83m³, Maße DH 620×320, 11kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLOFEN TYP 60M1.184,00 €
ÖLOFEN TYP 60MF1.322,00 €
ÖLOFEN TYP 60MFK1.446,00 €
ÖLOFEN TYP 60MK1.308,00 €
Refleks Modell 67, Großer Ofen mit Warmwasser-Schlange, 2.000kcal Luft + 4.200kcal Warmwasser,
Räume 82-103m³, Maße DH 900×365, 22kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLOFEN TYP 67MS2.419,00 €
ÖLOFEN TYP 60MSF2.687,00 €
ÖLOFEN TYP 60MSFK2.815,00 €
ÖLOFEN TYP 60MSK2.547,00 €
Refleks Landofen REFO, Für große Räume, 6.000kcal Leistung für Räume 50-83m³, Maße HBT 960x410x380, 70kg
M: Abgasführung nach oben, F Lufteinlass von unten für Fahrzeuge, K mit Kochplatte, S mit Heizspirale,
V geschlossenes isoliertes Gehäuse, W Wandbefestigung
Preis
ÖLOFEN TYP REFO 6000 mit Fenster3.499,00 €
Zubehör für die Refleks-Ölöfen / Preisbeispiele in Edelstahl poliert)70mm90mm
Abgasrohr 1.000mm (auch in anderen Längen erhältlich)78,00 EUR93,00 EUR
Knierohr 90°44,00 EUR59,00 EUR
Knierohr 45° oder jeder andere Winkel46,00 EUR61,00 EUR
Berührschutz 1.000mm105,00 EUR110,00 EUR
Abgashaube Typ Yacht (Zylinder)121,00 EUR143,00 EUR
Abgaskamin H-Form96,00 EUR109,00 EUR
Deckendurchbruch mit Kühlrinne Durchmesser aussen 160mm (auch geneigt zu bekommen bei schrägen Decks)128,00 EUR133,00 EUR
Abdeck-Rosette Innen16,00 EUR18,00 EUR
Kappe zum Verschließen des Abgasrohres / Deckendurchbruch außen27,00 EUR27,00 EUR
Dieselölleitung 8mm, pro Meter7,00 EUR
Tank 10 Liter Edelstahl A4 mit Meßleitung290,00 EUR
Tank 20 Liter Edelstahl A4 mit Meßleitung296,00 EUR
Tank 50 Liter Edelstahl A4 mit Meßleitung393,00 EUR
Absperrhahn Schmelzsicherung (schließt bei Überschreiten von rund 70°C / Brandsicherung)37,00 EUR
Dies sind nur ein paar Beispiele als Kalkulationsbasis, am Besten sprechen Sie uns mit Ihren Wünschen an !
